Einbaudetails
Wand und Holz
Neben dem Flachdach und dem Bodenbereich können HUM-ID Nässesensoren auch in den Bereichen Wand und Holz, wie zB Nasszellen eingesetzt werden. Auch im Holzrahmenbau werden die Chips zur Feuchteüberwachung eingesetzt. Hier finden Sie Einbaudetails für diese beiden Einbauszenarien jeweils als interaktive Onlinegrafiken, sowie als praktische PDFs zum Download vor. Sollten Sie Fragen zum Einbau haben, kontaktieren Sie uns jederzeit gerne.
Einbaudetail:

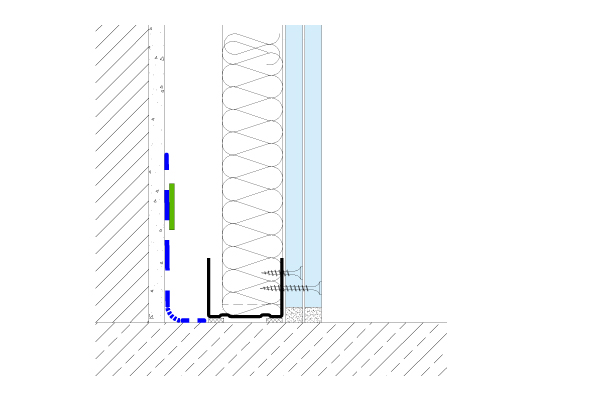

Vorwandinstallation
Im Bereich von Vorwandinstallationen und Schächten kann der HUM-ID Sensor auch vertikal anliegend Nässe detektieren.
Ca. 2cm des Vlieses sollten auf dem Boden aufsitzen, um gesammeltes Wasser aufnehmen zu können. Das Spezialvlies leitet das Wasser bis zu den Fühlerflächen des Sensors.
Zur einfachen Befestigung kann das Vlies getackert oder punktuell an die Wand geklebt werden.
PDF Download
Gipskarton Vorsatzschale/Schacht
HUM-ID Sensor KD1
Wandelement
HUM-ID Sensor KD1
Ausfräsung für Sensor 120 x 40 x 4
Abdichtung
HUM-ID Sensor KD1
Wandelement
HUM-ID Sensor KD1
Ausfräsung für Sensor 120 x 40 x 4
Abdichtung
