Herzlich willkommen bei HUM-ID. Auf dieser Seite zeigen wir Ihnen, was Sie vor dem Einbau der Sensoren beachten sollten, wie Sie die Sensoren einbauen und was bei der Kontrolle der Sensoren zu berücksichtigen ist. Sollten Sie darüberhinaus noch Fragen haben, melden Sie sich gerne bei unserer Hotline +49 (0) 30 683 20 41 – 77.

1. Vor dem Einbau

blank

Einbau nur in trockene Konstruktionen!

blank

Sensoren nicht unter Metall platzieren!

blank

Einbau nicht unter intensiver Begrünung*

* Funktionalität kann auch beiextensiver Begrünung beeinträchtigt werden, wenn das Substrat leitfähige Elemente enthält (z.B. Lava, Reststoffe aus fossiler Verbrennung, Basalt).

blank
Kurzzeitige Temperaturbeständigkeit bis zu 180 °C
blank
Sensoren sind druckbeständig
blank
Sensorsignal durchdringt kein Metall!
blank
Sensoren dürfen nicht beflammt werden!

Um die Funktionsfähigkeit der Sensoren zu gewährleisten, müssen die Angaben zum Einbau und zur Platzierung berücksichtigt werden.

DieSensoren müssen liegend platziert und möglichst in gleicher Ausrichtung platziert werden.

Die Sensoren sollen direkt nach Fertigstellung der Abdichtung das erste Mal kontrolliert werden!

2. Einbau der Sensoren

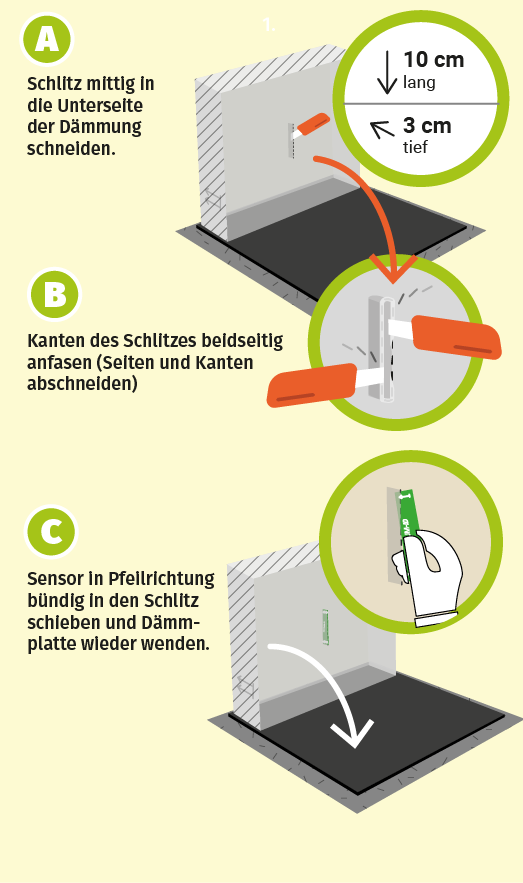

EPS / XPS / PUR / PIR

blank

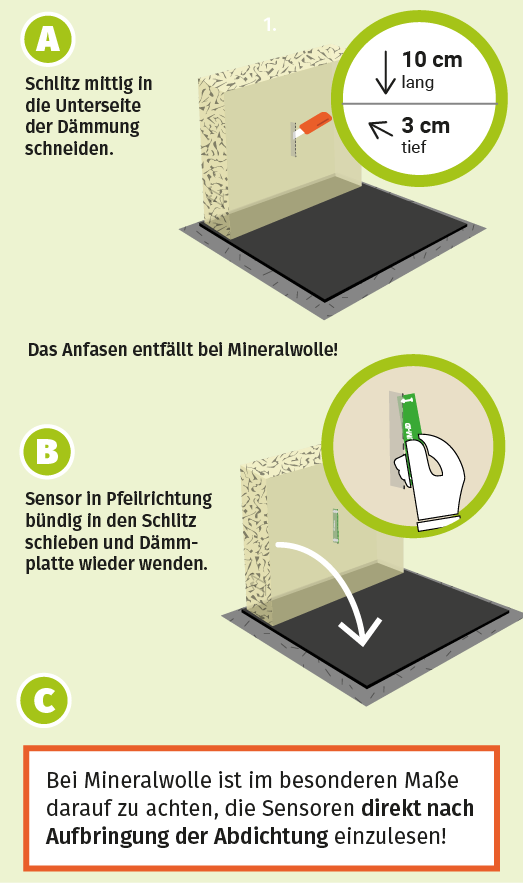

Mineralwolle

blank

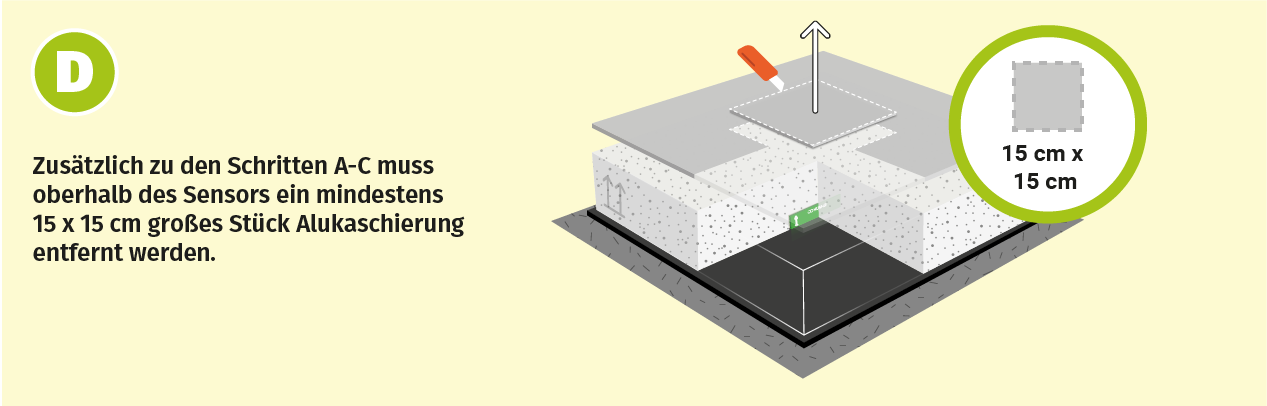

Mineralwolle

blank

3. Verlegen der Dämmplatten

blank

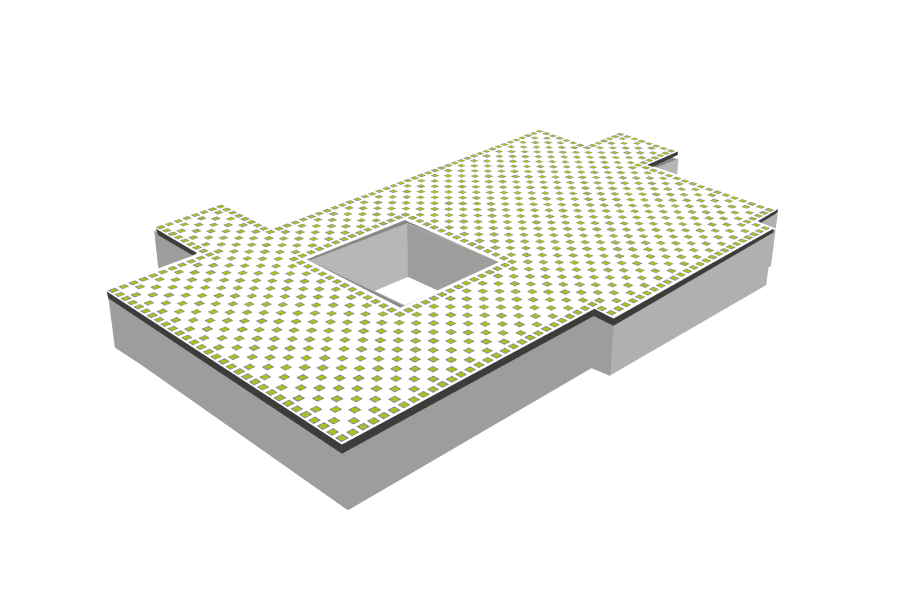

Sensordämmplatten entsprechend des vorgegebenen Sensorrasters bzw. Verlegeplans verlegen und ggf. Abweichungen dokumentieren.

blank
blank

Achten Sie unbedingt darauf, dass die Sensoren immer in gleicher Ausrichtung quer zur Ausleserichtung liegen.

blank
blank

Die Erstkontrolle der Sensoren soll direkt nach Aufbringen der Abdichtung erfolgen.

4. Kontrolle der Sensoren

blank

Vor dem Einlesen alle nicht verbauten Sensoren von der Baustelle entfernen.

blank
blank

Bei Warmdächern ohne Auflast müssen für ein optimales Signal Pfützen von der Abdichtung beseitigt werden.

blank
blank

Die Lesereich- weite ist optimal, wenn sich der Scanner quer zur Sensorausrichtung befindet (siehe Abbildung).

blank
blank

Halten Sie bei der Kontrolle den Scanner ruhig und in gleicher Position wie dargestellt, schwingen Sie das Gerät nicht hin und her!

blank
blank

Kontrollieren Sie in ruhigem Tempo und folgen Sie den Anweisungen der App /der Software Ihres Scanners.

Mehr Informationen zu unserer App finden Sie auf unserer ausführlichen und anschaulichen Hilfeseite.
